Невидимі кріпильні деталі. В архітектурних цілях може знадобитися невидиме кріплення панелей FunderMax Exterior.

Переваги підрізаного анкера панелей:

• Винятковий зовнішній вигляд – зовні не видно кріпильних елементів. (Закріплюються механічно невидимим чином)
• Високе, рівномірне зусилля закріплення
• Оптимальний тривалий термін служби
• Вільне кріплення з розподілом тиску

ОСНОВНІ ДАНІ:

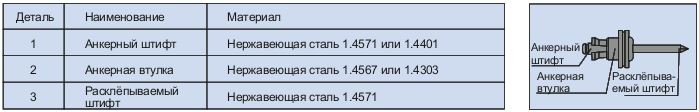

Анкер панелі складається з двощілинного перехідника конічного дюбеля з вбудованою глухою заклепкою.

Втулка встановлюється в підрізаний висвердлений отвір панелі фасаду таким чином, щоб вона мала пряму посадку, а потім ретельно фіксується.

Товщина панелі FunderMax Exterior: 8-10 мм

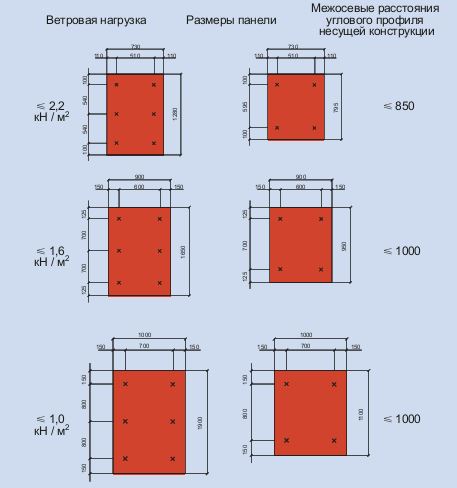

Максимальні розміри панелей FunderMax Exterior: 1000 мм x 1900 мм, наявні щонайменше чотири і щонайбільше шість окремих кріпильних скоб.

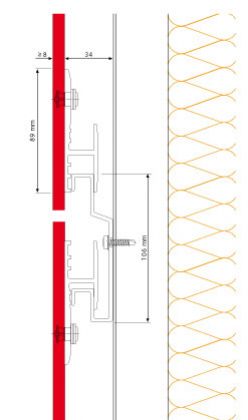

Несуча конструкція конструюється таким чином, щоб гарантувалося ненапружене кріплення панелей FunderMax Exterior.

Фасади такого типу повинні монтуватися тільки навченими фахівцями. Опорні бічні з’єднання в несучій конструкції мають бути закриті панелями.

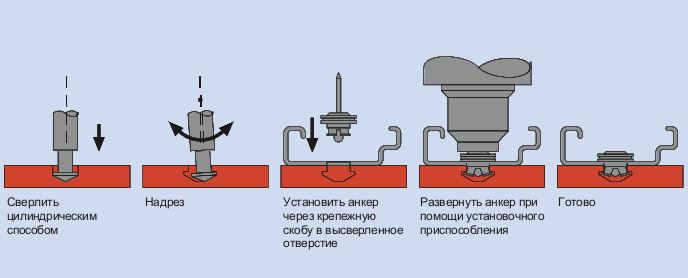

Підрізані висвердлені отвори виконуються на заводі або в цехових умовах за допомогою спеціального свердлильного інструменту. Окремі висвердлені отвори також можуть бути виконані за допомогою переносного свердлильного інструменту на будівельному майданчику у виробничих умовах.

Необхідно видалити тирсу від свердління з висвердленого отвору.

Номінальний діаметр висвердленого отвору повинен відповідати значенням, наведеним у дозволі.

У разі помилкового висвердлювання новий отвір повинен знаходитися від помилкового на відстані не менше подвоєного значення глибини.

ГЛИБИНА КРІПЛЕНЬ:

Панелі товщиною 8 мм. ……………. 4 мм

Панелі товщиною 10 мм. …………… 6 мм

Дюбель встановлюється за допомогою пристрою встановлення дюбелів, відповідного для системи.
